產品概述 Product overview
裝置適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型發電廠、石化系統等自動程度高，要求與計算機接口的場所，作為三相交流頻率為50(60)Hz、額定工作電壓為380V(400)、(660)，額定電流為4000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。裝置可以組成不同方案的框架結構和抽屜單元，采用了高強度阻燃型工程塑料組件，有效地加強了防護性能，抽屜單元具有體積小、功能強、互換性高、更換維修方便、接觸可靠等特點。
結構說明 Structure description
裝置基本框架C型材組合式結構，框架的全部結構都經過鍍鋅處理或覆鋁鋅板制作。通過自攻鎖緊螺釘8.8級六角螺釘堅固互相連接成基本框架，再按方案變化需要，加上相應的門、封板、隔板、安裝支架，以及母線、功能單元等零部件，組成一臺完整的裝置，裝置內置部件尺寸、隔室尺寸，實行模數化（模數單E=25mm）。柜體也可采用后出線方式但主母線必須置于柜頂。垂直通道采用半塊功能板方式，便于維護。

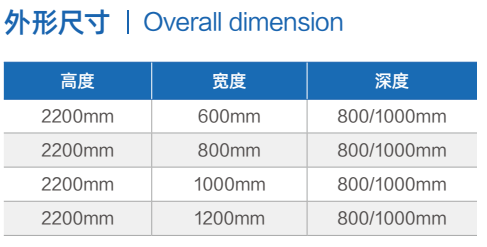

產品特性Product characteristics
符合標準：IEC439-1、GB7251、ZBK36001。
輔助電路額定電壓（V）：AC380（400、660）。
輔助電路額定電壓（V）：AC220、380（400），DC110、220。
額定頻率（Hz）：50（60）。
額定絕緣電壓（V）：660（1000）。
額定電流（A）水平母線：<4000。
垂直母線（MCC）：1000。
母線額定短時耐受電流（kA，1s）：50、80。
母線額定峰值耐受電流（kA，0.1s）：105、176。
工頻試驗電壓（V，1min）主電路：2500。
輔助電路：1760。
母線三相四線制：A，B，C，PEN。
三相五線制：A，B，C，PE，N。
防護等級：IP30、IP40。
